Промышленные генераторы водорода

ОСОБЕННОСТИ ГЕНЕРАТОРОВ ВОДОРОДА

ОСОБЕННОСТИ ГЕНЕРАТОРОВ ВОДОРОДА

(РАЗРАБОТКА И СЕРИЙНОЕ ПРОИЗВОДСТВО – ООО «ПОЛИКОМ», Г. ЧЕРНОГОЛОВКА)

1. УНИВЕРСАЛЬНОСТЬ

Конструкция платформы рассчитана на максимальную производительность по водороду 15 м³/час
Модернизация установки возможна в любой момент прямо на предприятии заказчика
Простота модернизации: для увеличения производительности достаточно дооснастить установку дополнительными электролизными модулями и блоками питания

2. КАЧЕСТВО ПОЛУЧАЕМОГО ВОДОРОДА

водород под давлением 40 бар сразу из установки!
единственная примесь – микроколичества воды
точка росы – минус 70 град С

3. БЕЗОПАСНОСТЬ

Бесщелочная технология, отсутствие агрессивных сред

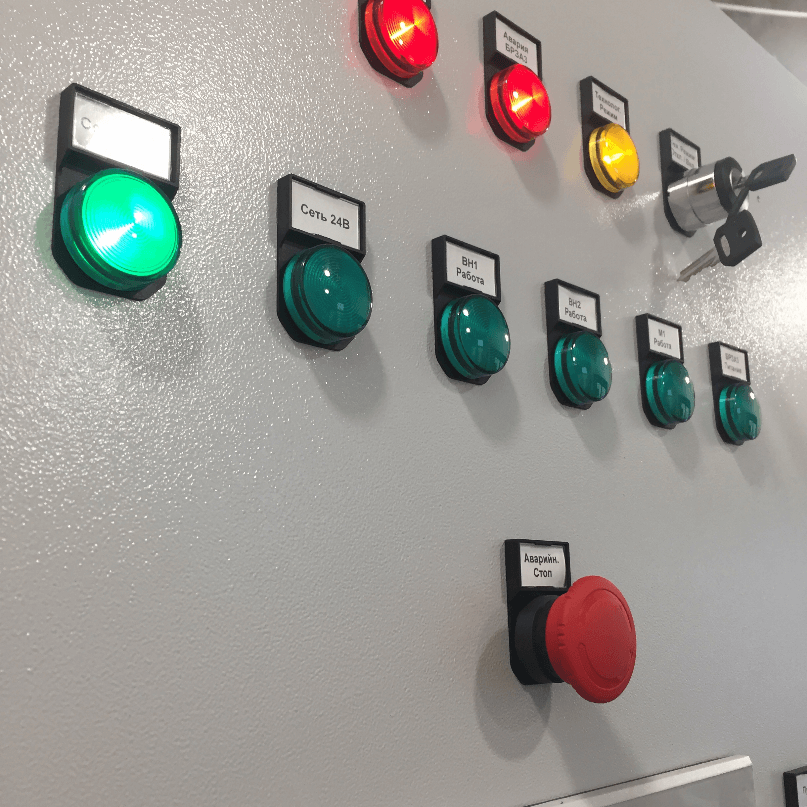

Трёхуровневая система безопасности. Работает независимо от контроллера.
Все элементы системы безопасности и управления внесены в РСИ
Постановка оборудования на предприятие не создает признаков ОПО

4. ЭКСПЛУАТАЦИЯ И ОБСЛУЖИВАНИЕ

Запуск установки нажатием одной кнопки
Время до начала генерации водорода – 2 минуты
Полностью автоматизированный рабочий цикл
Автоматическое регулирование производительности в зависимости от потребления в диапазоне 0-100%
Регламентное обслуживание занимает всего 2 часа в год!
Обслуживание силами персонала эксплуатирующего предприятия
Подходит любая охлаждающая жидкость
Не требует регистрации в Ростехнадзоре

5. ТРЕБОВАНИЯ К РАЗМЕЩЕНИЮ И КОММУНИКАЦИЯМ

Любое отапливаемое вентилируемое помещение
Стандартная водопроводная вода (до 1 л/мин)
Электропитание 380 В
Охлаждающая жидкость с любой температурой в диапазоне от +5 до +45 град С

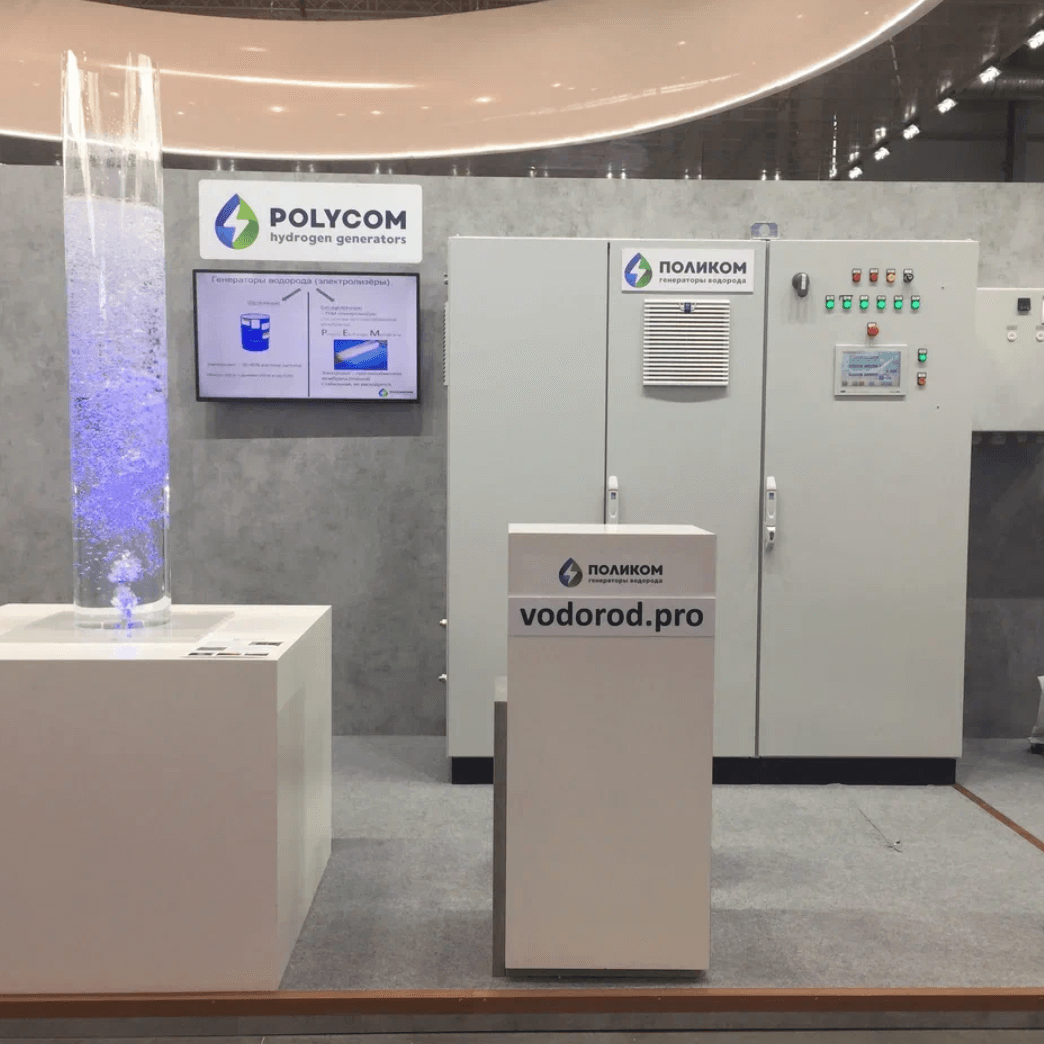

А-серия

Генератор водорода (электролизер) серии А – это установка на стандартной платформе производительностью от 2 до 10 Нм³/ч по водороду в зависимости от комплектации.

Платформа А позволяет размещать до трех электролизных модулей. Возможна доукомплектация в сторону увеличения производительности непосредственно на площадке заказчика.

Все оборудование построено на базе РЕМ-технологии без использования щелочи.

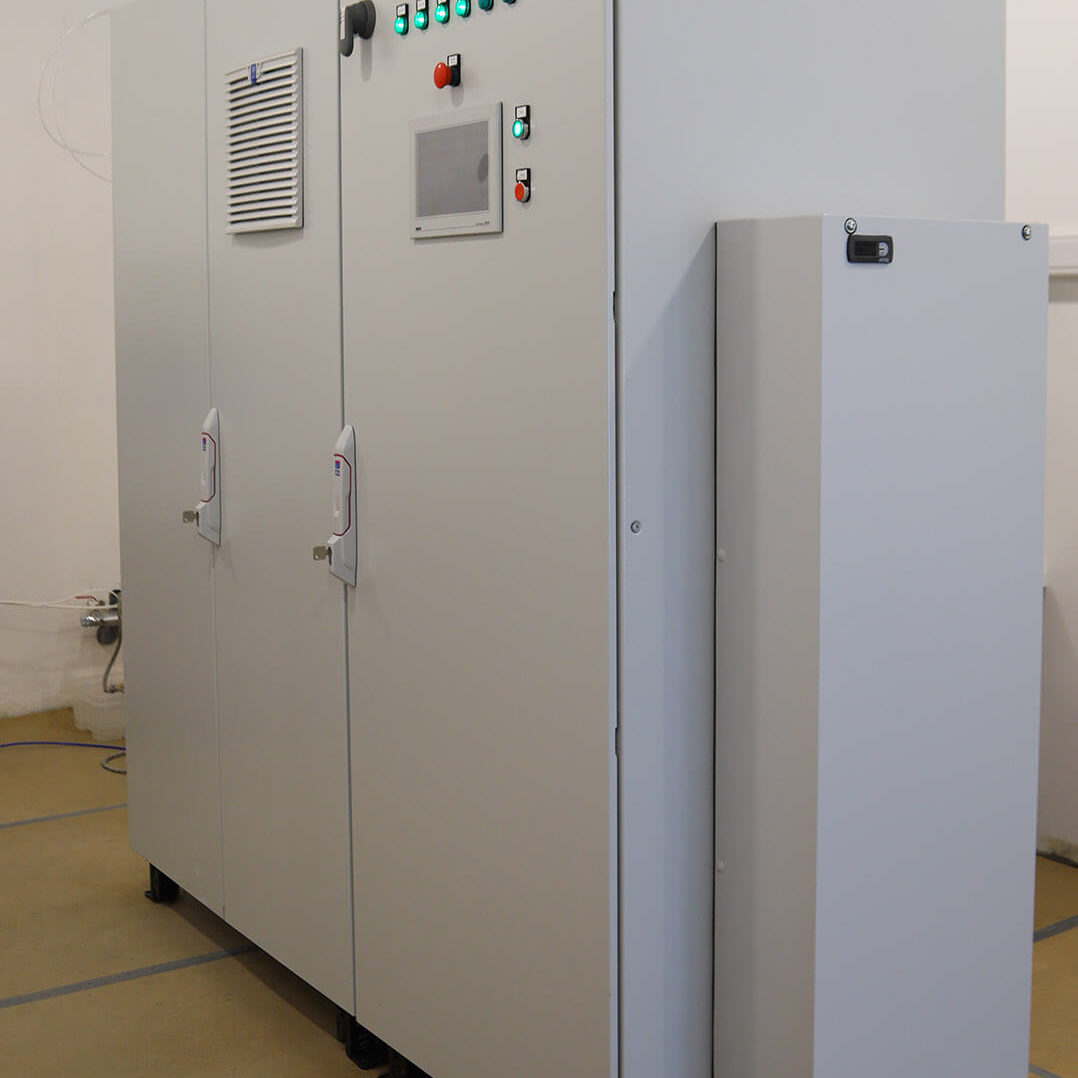

Платформа А представляет собой 2 шкафа: шкаф процесса и электрошкаф. В шкафу процесса размещены электролизные модули, водяная подсистема, газовая подсистема. В электрошкафу размещены блоки питания (выпрямители), система управления, система безопасности, интерфейс пользователя. Шкафы в базовой конфигурации скреплены между собой в виде единого блока, но возможно их размещение в отдельных помещениях.

А-серия	А2	А3	А4	А6	А10
Производительность по водороду, Нм³/час	2	3	4	6	10
Производительность по водороду, кг/сутки	4,3	6,5	8,6	12,9	21,6
Диапазон регулировки производительности по водороду	От 0 % до 100 % от номинальной производительности
Максимальное давление водорода на выходе, регулируемое	До 40 атм (4 Мпа)
Чистота производимого водорода	99,9998 %
Точка росы производимого водорода	- 70 °С
Содержание примеси кислорода в водороде	Менее 1 ppm объемных
Содержание других примесей в водороде	Менее 2 ppm объемных
Потребляемая мощность (установка целиком)	6,8 кВт*ч/Нм³	6,5 кВт*ч/Нм³	6,4 кВт*ч/Нм³	6,3 кВт*ч/Нм³	6,2 кВт*ч/Нм³

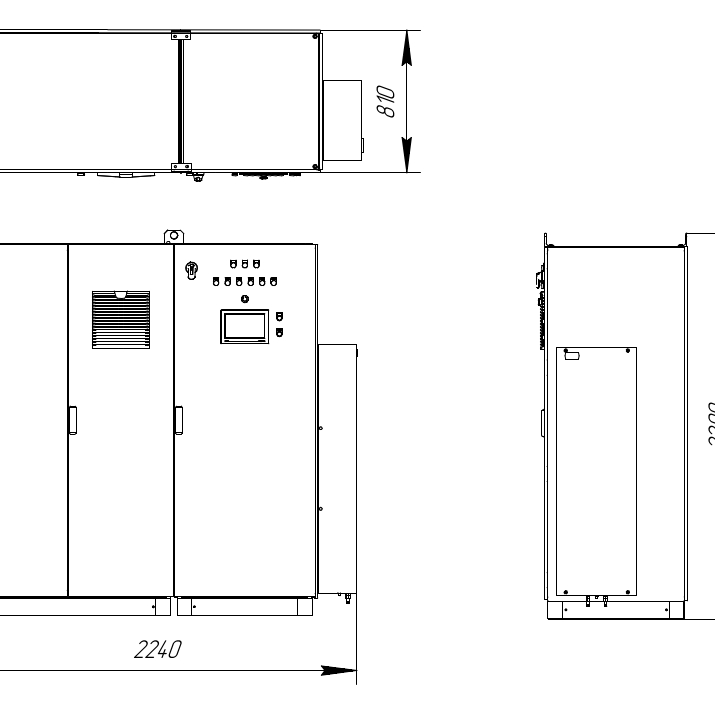

Размеры (ШхВхГ)	2,2 х 2,1 х 0,8 м
Вес	710 кг	730 кг	830 кг	860 кг	990 кг

В-серия

3d картинка генератора водорода «серия B»

Генератор водорода (электролизер) серии В – это установка на стандартной платформе, производительностью от 15 до 30 Нм³/ч по водороду в зависимости от комплектации.

Платформа В позволяет размещать до четырех электролизных модулей. Возможна доукомплектация в сторону увеличения производительности непосредственно на площадке заказчика.

Все оборудование построено на базе РЕМ-технологии без использования щелочи.

Платформа В, аналогично платформе А, представляет собой 2 шкафа: шкаф процесса и электрошкаф. В шкафу процесса размещены электролизные модули, водяная подсистема, газовая подсистема. В электрошкафу размещены блоки питания (выпрямители), система управления, система безопасности, интерфейс пользователя. Шкафы в базовой конфигурации скреплены между собой в виде единого блока, но возможно их размещение в отдельных помещениях.

В-серия	В15	В20	В30
Производительность по водороду, Нм³/час	15	20	30
Производительность по водороду, кг/сутки	32,4	43,1	64,7
Диапазон регулировки производительности по водороду	От 0 % до 100 % от номинальной производительности
Максимальное давление водорода на выходе, регулируемое	до 40 атм (4 Мпа)
Чистота производимого водорода	99,9998 %
Точка росы производимого водорода	- 70 °С
Содержание примеси кислорода в водороде	Менее 1 ppm объемных
Содержание других примесей в водороде	Менее 2 ppm объемных
Потребляемая мощность (установка целиком)	6,1 кВт*ч/Нм³	6,0 кВт*ч/Нм³	5,8 кВт*ч/Нм³

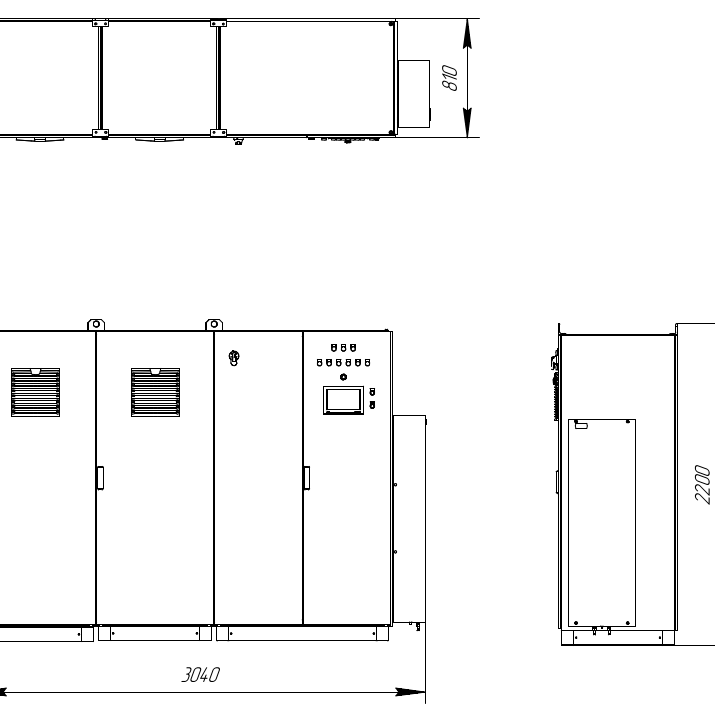

Размеры (ШхВхГ)	3,2 х 2,1 х 0,8 м
Вес	1470 кг	1640 кг	1810 кг

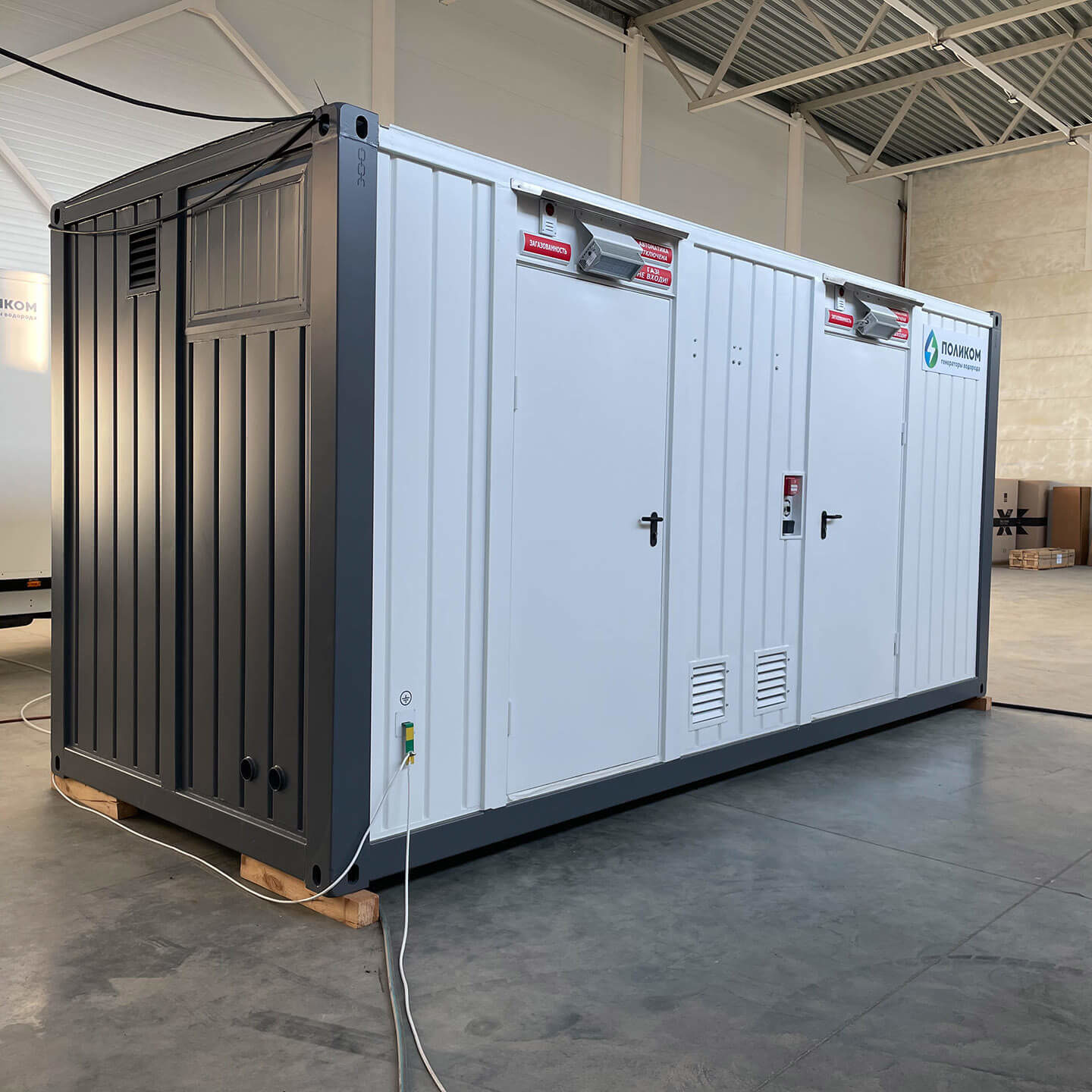

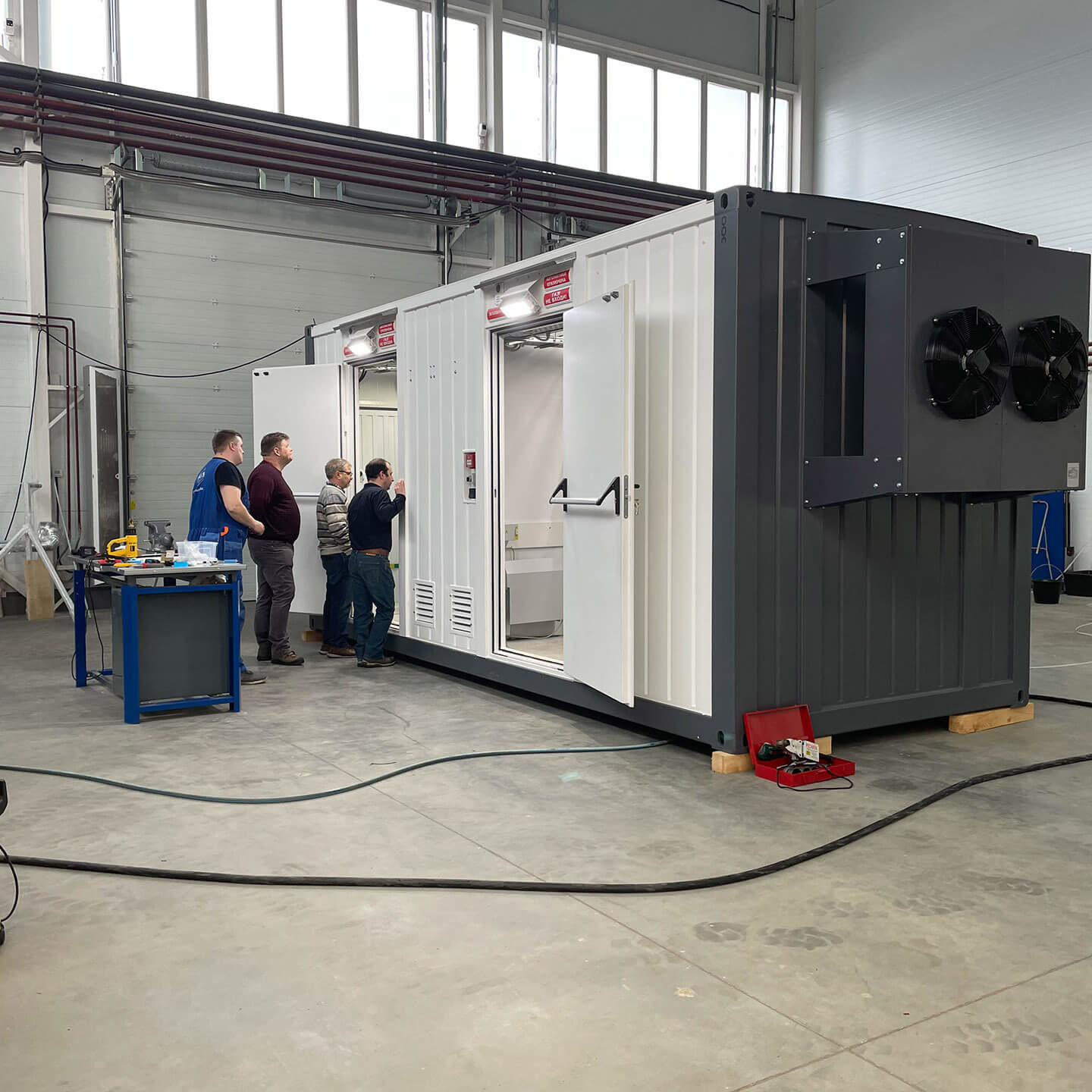

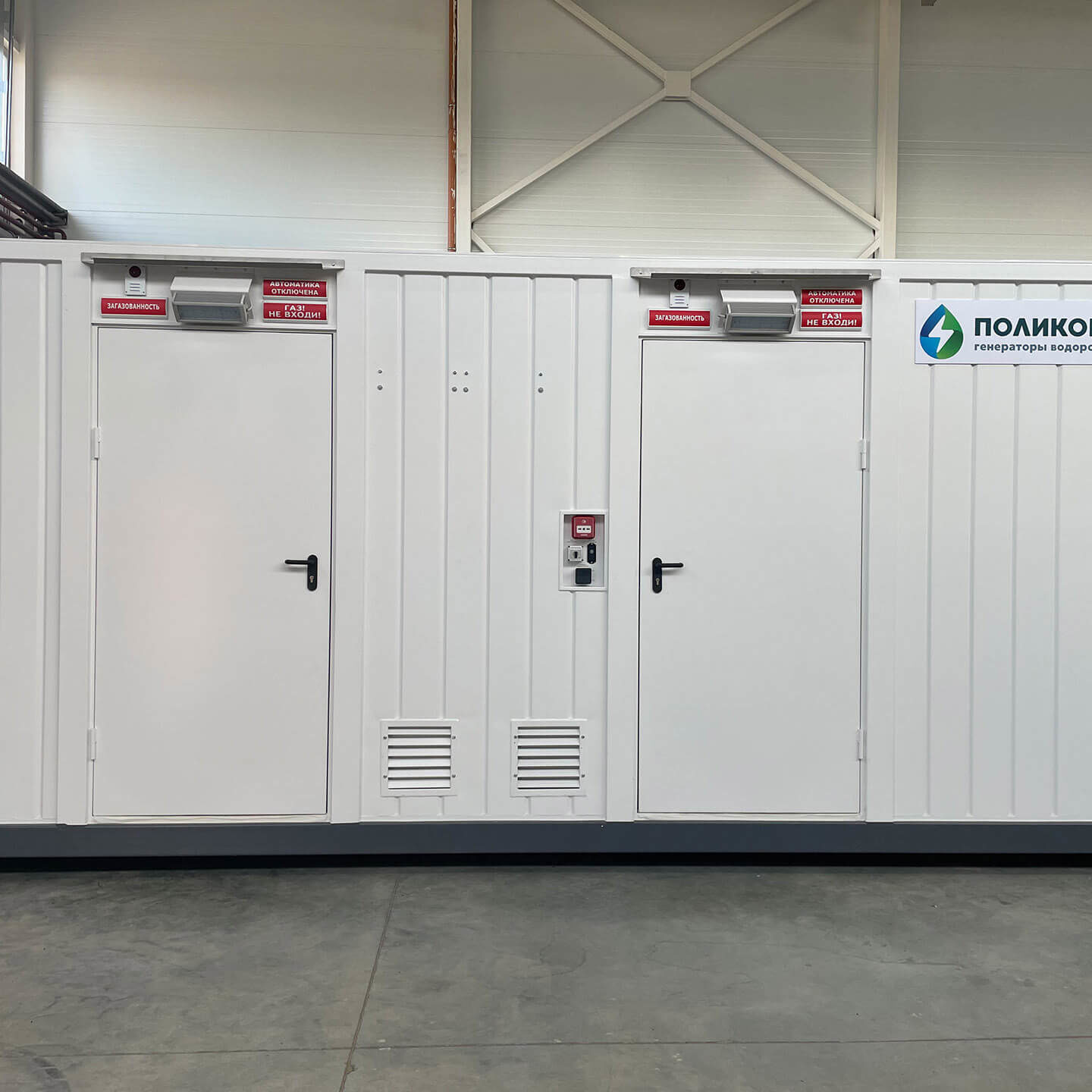

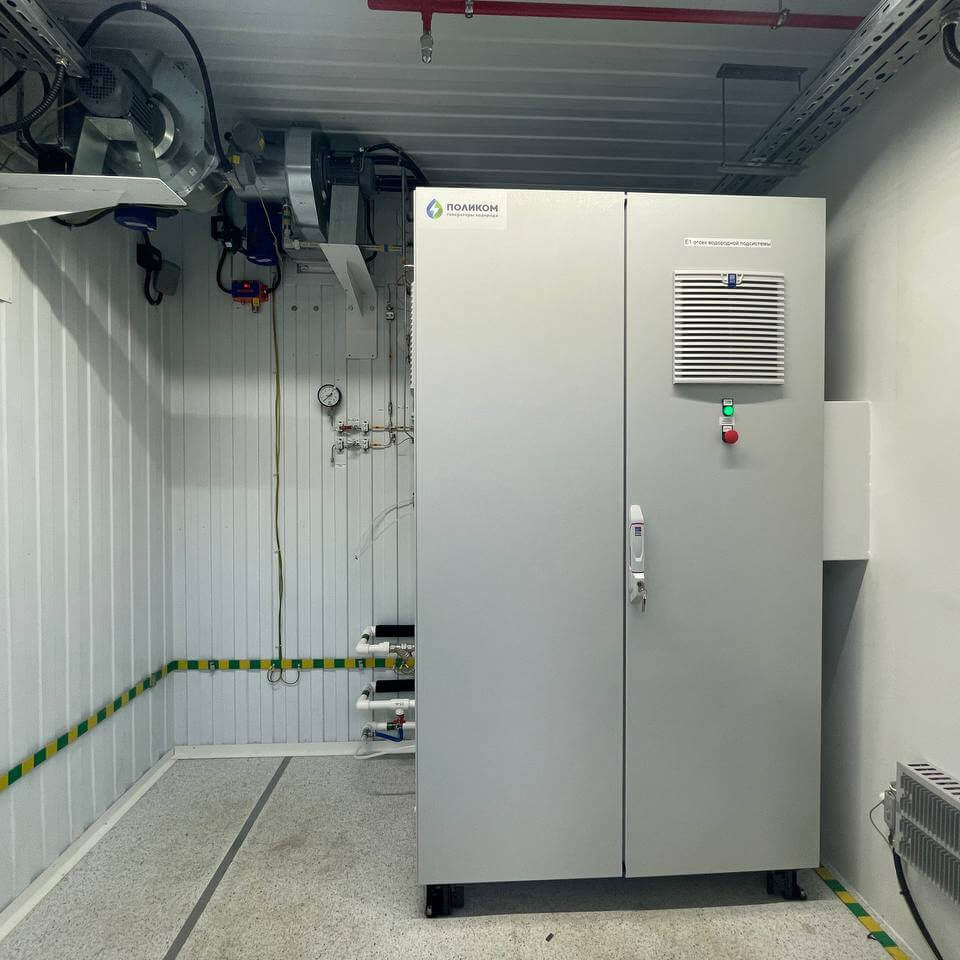

КОНТЕЙНЕРНОЕ ИСПОЛНЕНИЕ

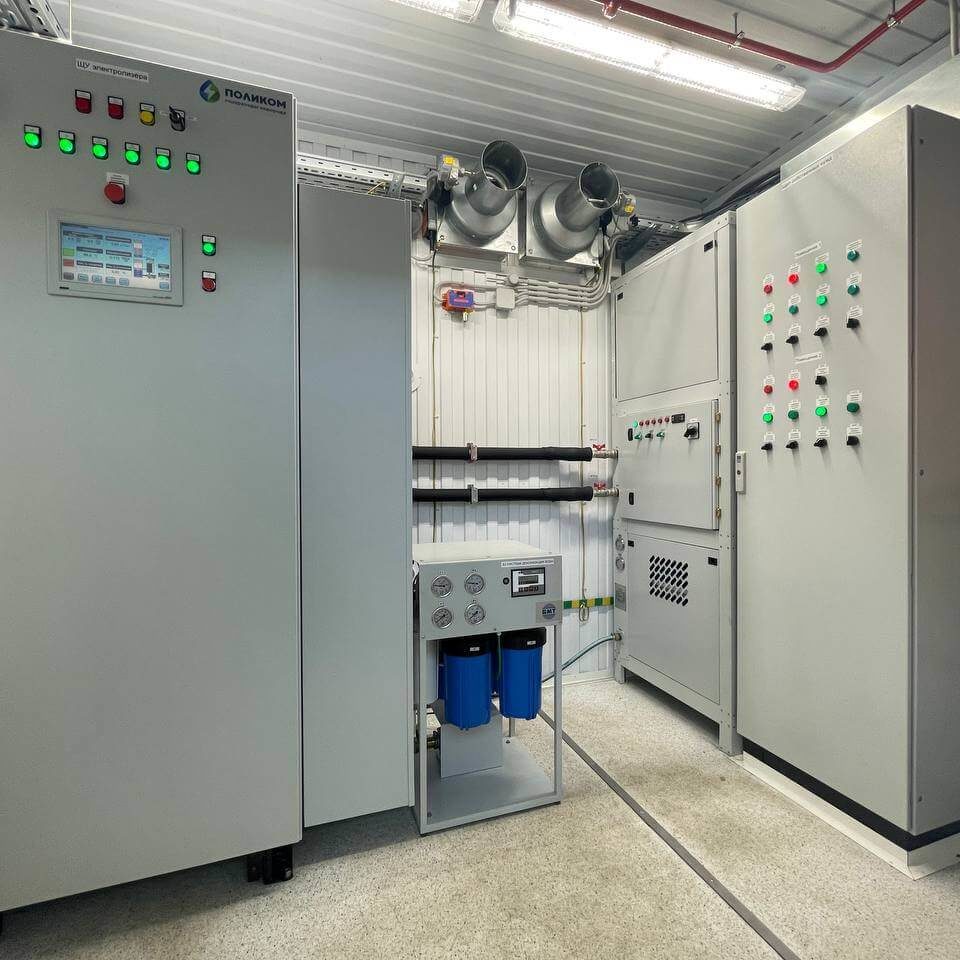

Генераторы водорода как серии А, так и серии В могут быть изготовлены в контейнерном исполнении. Контейнер представляет собой утепленное модульное здание, оснащенное всеми необходимыми системами для обеспечения полноценной работы расположенного в нем электролизера. В частности, наш стандартный контейнер содержит систему вентиляции, отопления, пожарную сигнализация, СКУД, систему пожаротушения, автоматическую систему управления и безопасности.

Контейнерное исполнение используется в тех случаях, когда заказчику необходима сразу полнофункциональная установка без проведения строительных работ и подготовки помещения.

Контейнер предназначен для размещения на улице на открытых площадках и рассчитан на температуру окружающей среды от -35 до +35 град. С.
